数据采集仪LR8450
轻松实现模拟数据和CAN数据的统一管理
1ms采样率，通过增加直连单元，最多可达120通道的数据采集仪

● 不带无线的机型，通过增加直连单元，最多可达120ch（LR8450）
● 能以1ms采样率测量压力等各种传感器的输出电压
● 直接连接应变片后能以最快1ms采样率进行测量
● 即使在逆变器等高压高频的附近也能稳定测量，大幅降低了干扰的影响

● 直连单元可从1台增加至4台，最多输入120通道

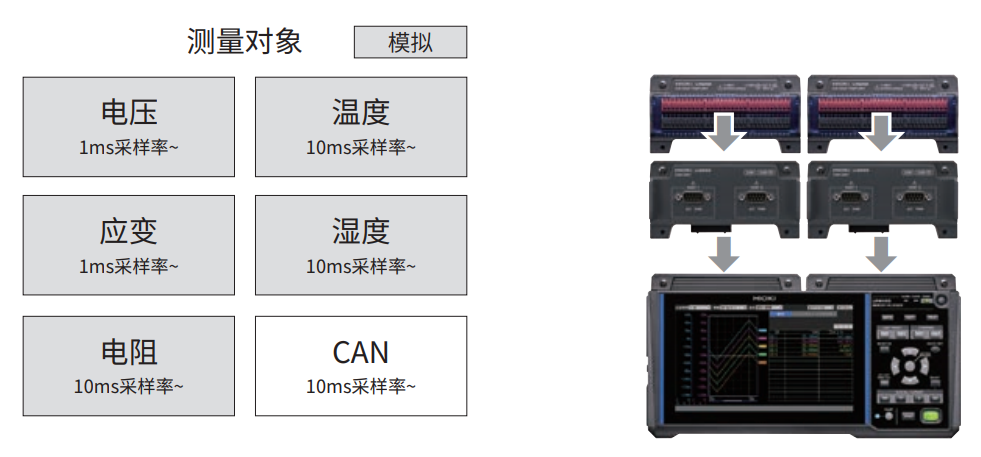

适应各种各样的场景，6种类型的直连单元自由组合。
通过改变组合的单元，可以测量电流、CAN、电压、温度、应变、湿度、电阻。一个模拟单元有输入30个通道。安装4个单元，最多可支持120个通道的测量。 CAN单元U8555在1个单元中最多可支持500个通道输入。

也有可以使用无线单元的无线局域网（LAN）机型。 无线局域网（LAN）机型LR8450-01

● 模拟600 ch同步采样测量【V2.10以上】

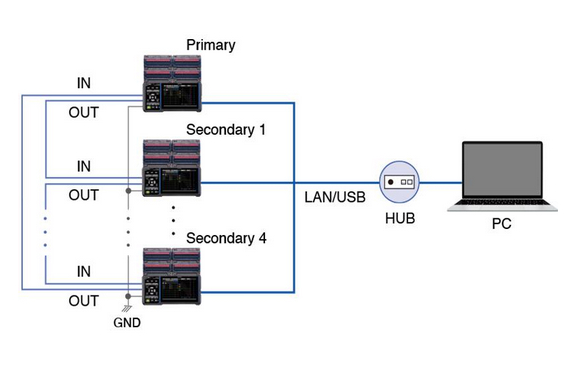

连接多个LR8450外部同步端子( SYNC.IN、SYNC.OUT )后，最多可进行5台(模拟600 ch )的同步采样测量。

※连接无线单元时，无法使用同步采样功能

● 通过消耗电流的多点检测实现能耗的可视化

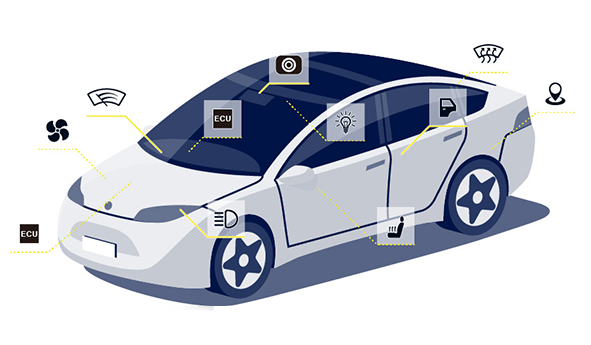

EV汽车除了电机以外，还搭载了ECU等各种各样的电气零部件，都会消耗电能。为了延长EV汽车的续航距离，避免无效的能量损耗是非常重要的。为了正确把握ECU和电气设备的实际能耗，比较理想的是进行实车测量。
通过使用HIOKI的LR8450、电流模块和电流传感器，即便是在实车中也能轻松实现多点测量。根据记录消耗电流的数据，可以明确需要优化的地方，有利于大幅降低能耗。
以最快1ms的采样率测量电流
电流模块U8556（链接对应产品）
小型非接触式电流传感器
AC/DC电流传感器CT7812（2A）
AC/DC电流传感器CT7822（20A）
● 非接触CAN传感器操作实例
使用非接触式 CAN 传感器进行实际汽车行驶试验的视频。 （1分40秒）
将测到的车内温度模拟数据与CAN数据同时以波形的形式显示在记录仪上。

( LR8450仅可使用直接连接型单元)

● 同时显示模拟数据和 CAN 数据波形
最高采样: 10ms (最多50ch )
将 CAN 信号实时转换为模拟波形并显示（无法观测 CAN 信 号波形本身）。 通过波形可同时确认电压、温度和应变等模 拟数据以及从 CAN 总线获取的车速和转数等信息。
● 适用于温度的多通道测量
适用温度的多通道测量的数据采集仪。温度记录间隔：最快10ms采样速度，测量冰箱外部和冰箱内部的温度的同时，使用运算功能、确认冰箱内外的温度差。在测试的同时、变更时间轴的显示，确认整体的温度变化。
● 高压、高频下也可稳定测量 降低噪声干扰的影响
降低噪音影响、高压·高频下也可稳定测量。以前的机型在噪声环境下进行温度测量时，很容易受高频影响发生测量值漂移，测量值不稳定的情况。而数据采集仪LR8450针对此问题进行了重新设计，大大减少了高频噪声的影响。非常适合测量逆变器、电池等周边温度的测量。
● 直接连接应变片 最快能以1ms的采样率进行测量

数据采集仪LR8450可直接连接应变片、测量应力。 最快能以1ms的采样率进行测量、并可记录数10Hz，非常适合测量运动部件上的应力和负载、制动和配管的应变测量。可自由增加多个测量单元、根据实际场景、同时记录应变、温度·电压。

● 以1ms采样率对压力传感器、各种传感器的输出进行测量
使用测量单元：高速电压单元U8553
能以最快1ms采样率进行测量。

1ms采样率适用于记录压力或是振动等几十Hz的各种传感器的输出。

● 通过测量温度和热流量进行BEV的热管理
将数据采集仪LR8450 和热流传感器FHF05两台设备组合后能够进行热流的测量。由于除了温度测量还能确 认热量流动的方向，因此有助于验证温控管理的情况。
点击查看详情
温度测量操作演示

6步教你轻松使用数据采集仪进行温度测量与数据导出。

● 利用GENNECT系列使测量更方便
GENNECT One + GENNECT Cloud
“GENNECT One”是一款免费的 Windows 应用程序，可以集中管理局域网内的多台测量仪器。如果配合使用HIOKI的云服务“GENNECT Cloud”，就可以实现远程控制测量仪器。
