存储记录仪 MR8847A
具备记录仪+波形发生器功能
适用于现场和研发试验全球化标杆产品记录仪

● 全新追加3种单元，对应所有17个单元
● 发生和记录二合一，再现输出测量到的问题波形
● 高压1000V直接输入测量（1MS/s，16bit分辨率）
● 20MS/s高速采样，通道间绝缘（安装了U8975、U8977 或 U8978 时，最高采样速度：10 MS/s）
● 模拟32ch+逻辑标配16ch～模拟20ch＋逻辑64ch
● 利用高速采样的波形判定功能
● 防油防污的按键设计，适用于现场测量
● 一键式操作，50mm/s高速打印

主机需要搭配输入单元等专用选件。请另外选购输入线等各种通用选件。
存储记录仪的使用方法：多通道波形记录仪,任意波形信号源，二合一
1台存储记录仪可实现多通道任意波形发生功能和波形测量记录功能。改变信号的振幅和频率，对各种波形进行编辑后，可以轻松做到在改变实验条件同时观测波形。
● 存储记录仪的使用方法：和示波器的区别

存储记录仪MR8847A通过“绝缘输入”和“丰富的输入单元”，相较于数字示波器能够更安全且高效的实现变频器的波形观测以及连接工作。新追加的5种新单元能够支持广泛的测量工作。

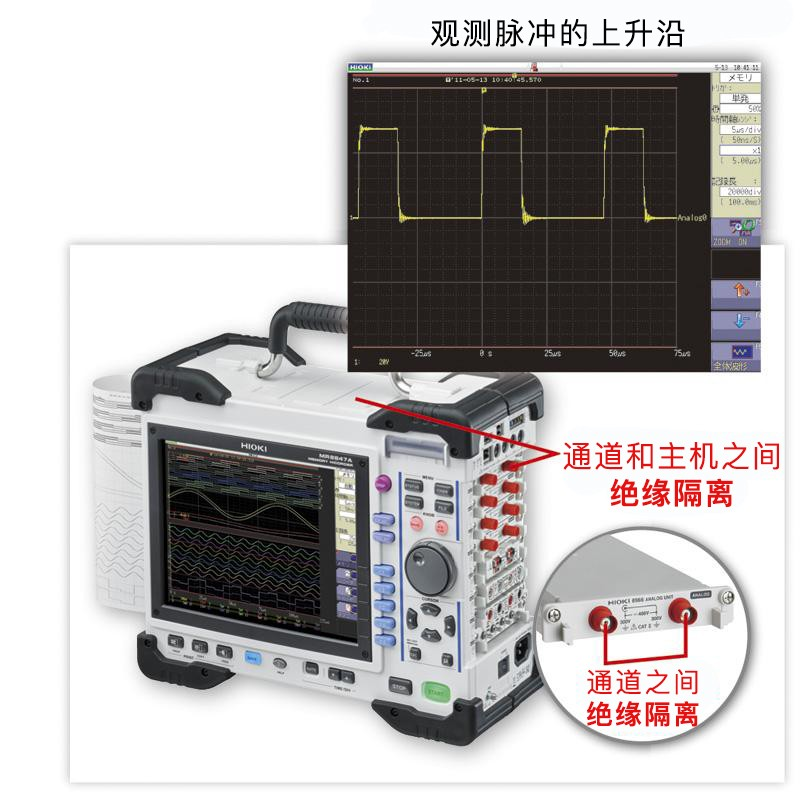

● 最高20MS/s的高速采样，所有通道绝缘输入
存储记录仪MR8847A能够所有通道都以20MS/s（分辨率50ns）的多通道、高速采样率进行测量。
可以高精度的测量脉冲上升沿或捕捉突发异常瞬态波形。

模拟输入通道之间以及输入通道和主机之间都使用绝缘端子完全绝缘，因此可以直接放心进行测量。

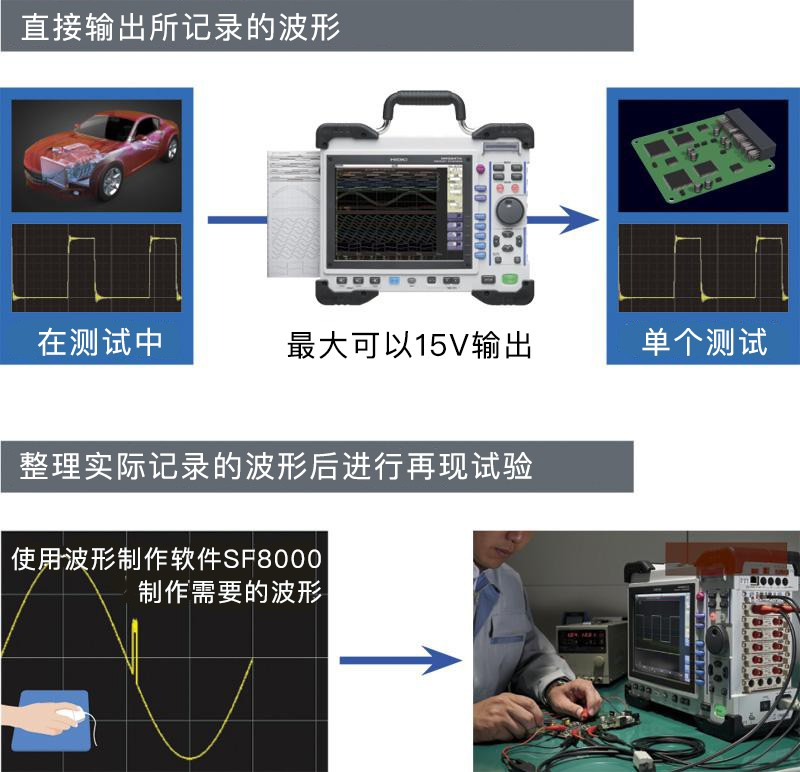

● 1台仪器完成波形的发生和记录：任意波形发生单元U8793
1台存储记录仪可实现任意波形发生功能和波形记录测量功能。
改变信号的振幅和频率，对各种波形进行编辑后，可以轻松做到在改变实验条件同时观测波形。

使用附件SF8000（波形制作软件），除了编辑波形以外，还能简单并迅速的进行噪音的叠加和波形的乘法等运算。

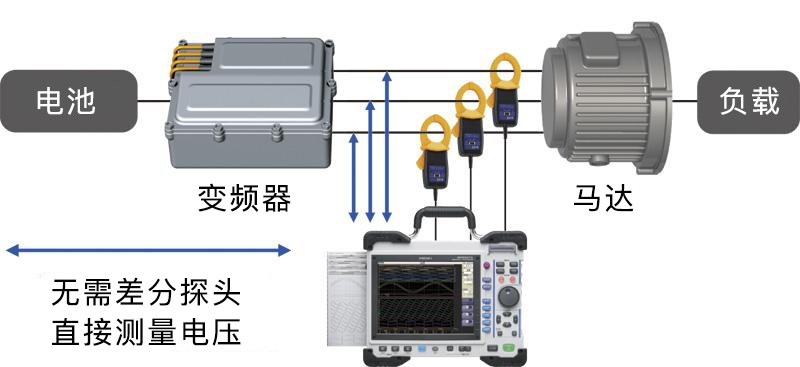

● 无需差分探头直接高电压输入：高压单元U8974
最大电压DC1000V，AC700V直接输入，无需之前高压测量时所需的差分探头。

对地最大额定电压1000V(CATⅢ)、600V(CATⅣ）。

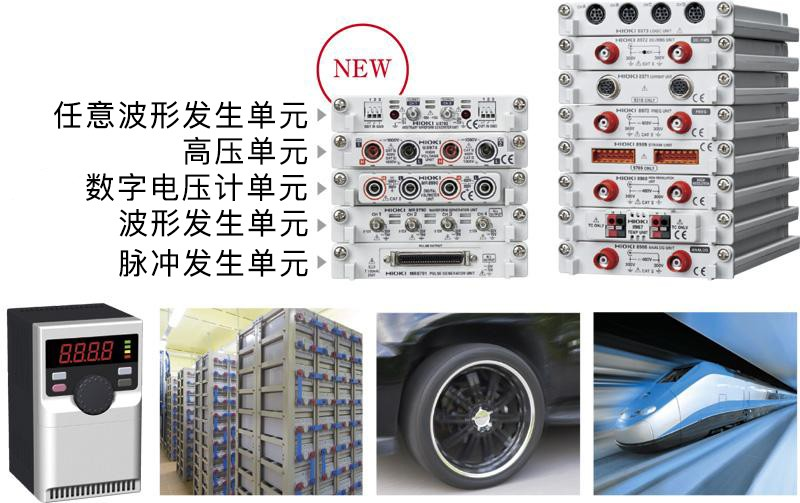

● 总共13种丰富的测量单元，灵活使用于各种测量场合
新增5种高性能单元，从而扩大了存储记录仪的测量范围。
■变频器、UPS试验
负载变化时的动作试验和评估，UPS切换动作的确认
■功率监视器，数据采集仪
电源ON/OFF时和负载变化时的功率变化、功率的长期变化趋势
■模拟控制
各种控制信号的模拟输出，车用电源DC12V的变化模拟输出
■振动、耐久试验

引擎控制和振动的关系、设备的耐久性的确认等

● 逻辑输入，最大64ch
MR8847A标配逻辑16ch。
最多可安装3个逻辑输入单元，最大64ch同时记录。

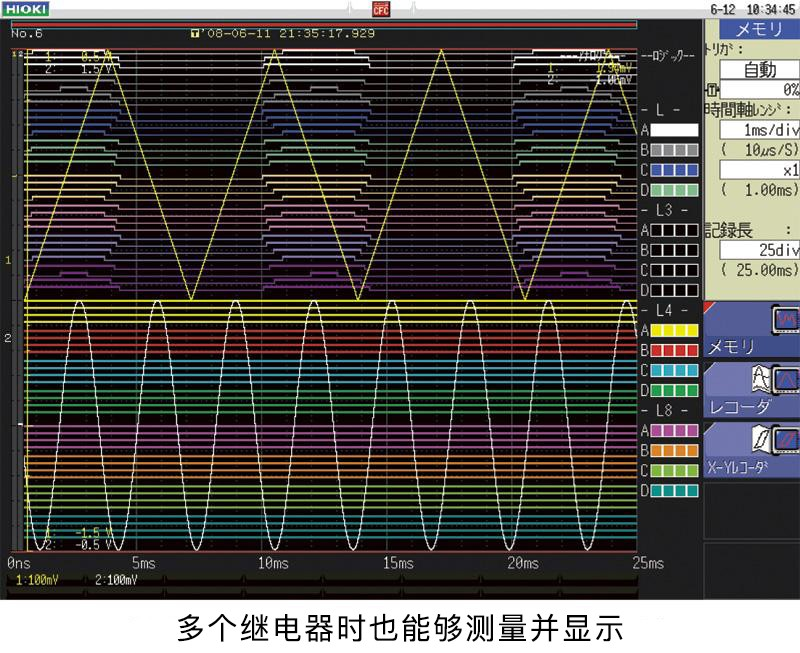

可在1个画面中显示所有通道波形，非常适合于时序测试。

而且最大可以10ch同时进行模拟波形记录。

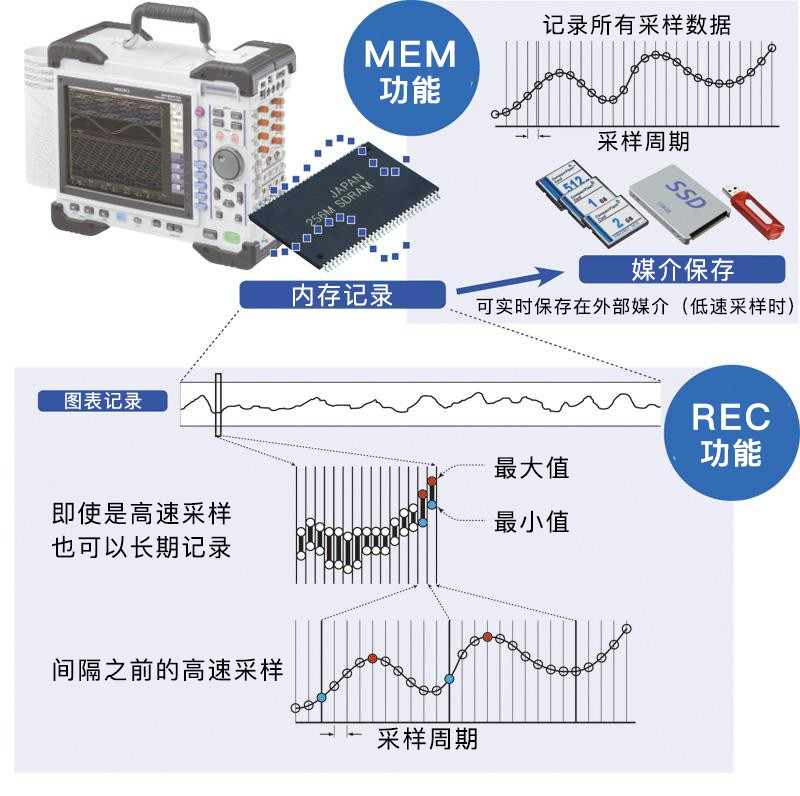

● 准确记录重要数据
根据不同用途选择数据的记录方法。
●MEM功能
按照所设置的周期来采样，并实时记录所有数据。
●REC功能

按照所设置的周期来采样，只记录每个间隔中的最大值和最小值。

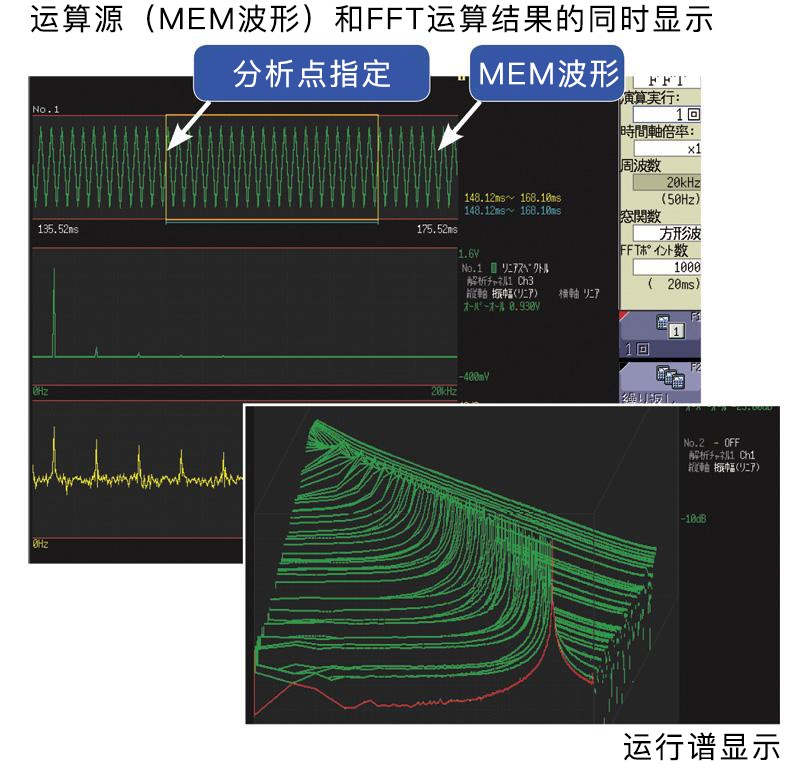

● FFT分析功能

具备进行频谱分析的单信号FFT、进行传递函数等的分析的双信号FFT，以及声学解析中所用的倍频程分析功能。

● X-Y记录仪
可按照时序保存数据，替代之前必须用纸张来备份数据记录。
通过X-Y记录中的笔的UP/DOWN控制，可以仅记录需要的数据。

替代机械笔式记录仪。

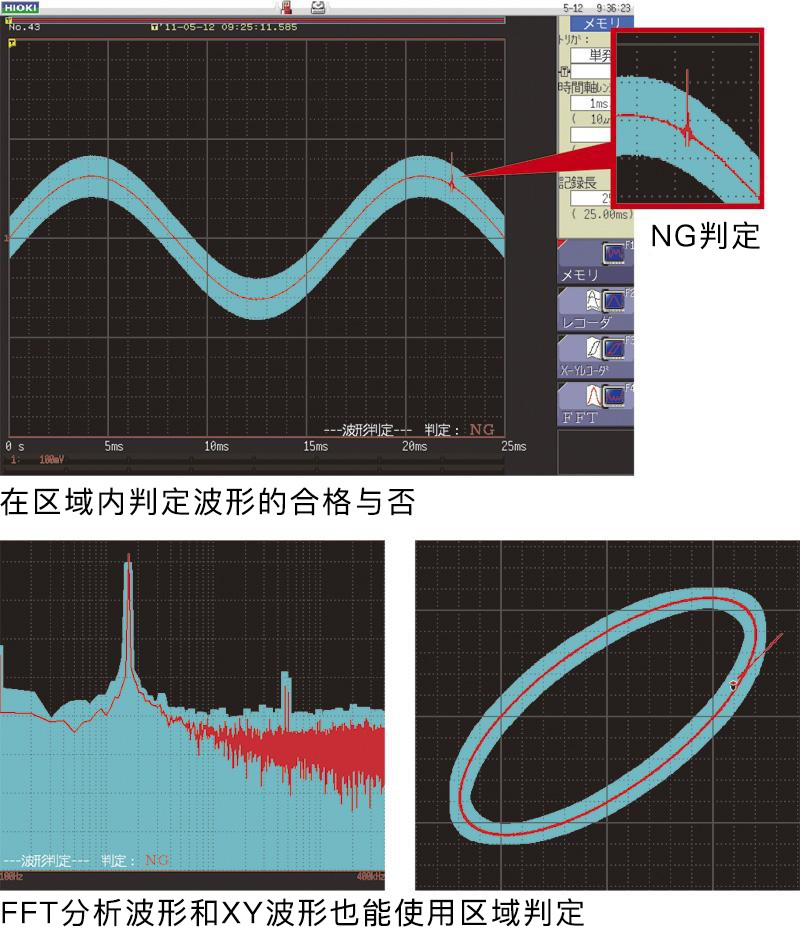

● 可以进行波形的合格判定
记录监视判定波形是否在合格区域内，也可以简单判断肉眼难以判断的信号波形。 还具备针对FFT分析波形和X-Y波形的波形判定功能。
