产品概述

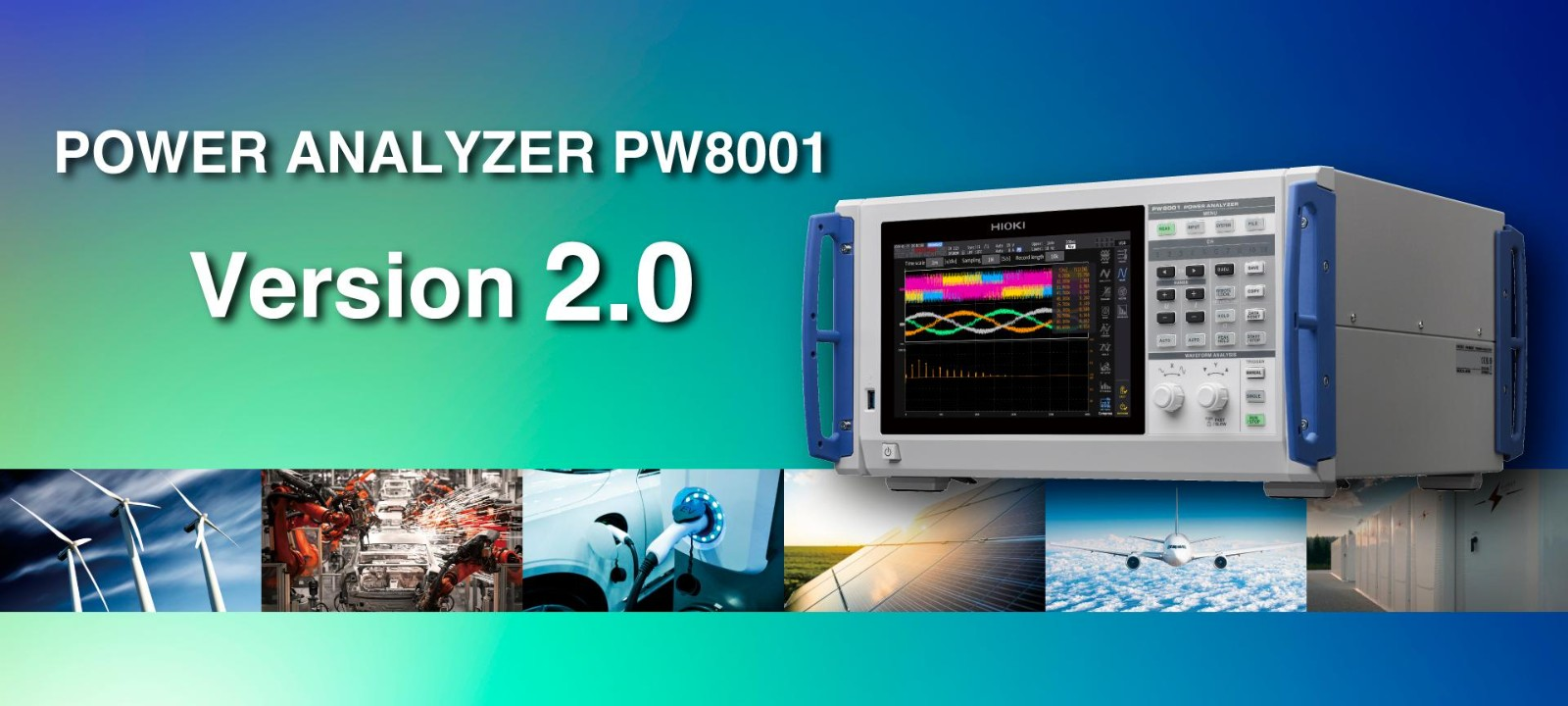

功率分析仪PW8001
提高功率转换效率的好帮手
正确评估使用GaN/SiC的逆变器、电机的功率转换效率
提高功率转换效率的好帮手
正确评估使用GaN/SiC的逆变器、电机的功率转换效率
产品特点
•准确评估功率转换效率的高级别测量精度基本精度,±0.03％，DC精度±0.05％，50 kHz精度±0.2％*1
•通过优秀的抗干扰性和功率谱分析功能准确捕捉高频功率损耗，采样率18bit，抗干扰性（CMRR）110dB/100kHz*1
•使用最高精度测量时，数据能够保持1ms更新
•采用2种输入单元构建适合的测量系统
•通过光口实时同步两台主机。最多可测量16ch，对每个ch进行设定分析*2
•自动补偿电流传感器的相位特性
•同时分析4台电机（需选件）
•将测量数据整合到CAN网络（需选件）
•安全评估高压的直流线路
•通过优秀的抗干扰性和功率谱分析功能准确捕捉高频功率损耗，采样率18bit，抗干扰性（CMRR）110dB/100kHz*1
•使用最高精度测量时，数据能够保持1ms更新
•采用2种输入单元构建适合的测量系统
•通过光口实时同步两台主机。最多可测量16ch，对每个ch进行设定分析*2
•自动补偿电流传感器的相位特性
•同时分析4台电机（需选件）
•将测量数据整合到CAN网络（需选件）
•安全评估高压的直流线路
产品功能与优势
DC 1500 V CAT II/ DC 1000 V CAT III*3
*1：输入单元使用U7005时
*2：BNC同步仅用于获取数据
新搭载了用于高频功率损失分析的强大分析功能【功率谱分析( PSA )功能】！
此外，最新版本还具备光口、IEC谐波、闪变等创新功能。
新功能介绍视频-什么是用于变频器电机损耗分析的PSA
PW8001 的功率谱分析 (PSA) 可按频率将有功功率分开，提供损耗因素的线索。该分析功能可用于评估热能、声能以及振动减少措施的有效性。
产品介绍视频
新功能介绍视频-仿佛拥有16个通道的功率分析仪
在新能源车研发过程中，除了测量电池高压·大电流的能量，同时掌握包含ECU在内的终端各电气电路的功率消耗及待机功耗，通过综合性的能量管理降低车辆整体的功率消耗也是十分重要的。
基本精度±0.03%，DC精度±0.05%，50 kHz精度0.2%*
在电源转换效率评价中需要正确测量从DC到高频各带宽的功率。PW8001不仅限于50Hz/60Hz，在DC及50kHz等高频率带宽中也具备出色的测量精度，可准确评估电源转换效率。
采样率18bit，抗干扰性（CMRR）110dB/100kHz*
对使用SiC 或GaN 的功率调节器进行评估，为了能准确掌握高速开关产生的功率变化，采样性能和抗干扰性非常重要。PW8001 的高采样性能和抗干扰功能，可正确捕捉高速开关波形。
8通道功率测量
为了能有效利用双向逆变式EV驱动系统及智能家居电力系统等能源，多系统化正在进行中。
Electrical angle/电角度测量功能*
精准控制永磁同步电机需要在实际运行状态下掌握其特性。电角度测量功能可测量在dq坐标系中矢量控制所需的相电压相电流的基波相位角。再用测到的电角度算出Ld，Lq即可掌握到实际运行情况下的电机参数。
扭力测试仪补偿功能*
扭矩计的测量误差、会给马达的分析带来很大的影响。PW8001 可用户定义「非线性补偿」和「摩擦补偿」，并可根据补偿数据进行演算。
传统的高效电机评估系统通过个人计算机补偿扭矩计的测量误差，并根据计算出的电机功率和功率分析仪测量的电机输入功率来测量效率。 在这种测量方法中，在电机的输入和输出之间测量时间会发生偏移，因此无法快速稳定地测量效率。 PW8001具有扭矩计补偿功能，可完成电机效率测量。能够精确地同时测量电机的输入和输出，快速、稳定并准确地测量效率。
DC1500 V CAT II/ DC1000 V CAT III*
为了减少可再生能源的发电系统的设备搭建成本及输送电能的损耗，需要高压化。对于发电系统的评估需要可对应高电压的测量仪器。 PW8001 的输入单元U7001 可直接输入高压并安全测量高压。可对应DC 1500 V CAT Ⅱ / DC 1000 V CAT Ⅲ *。此外、可同时显示功率调节器评估需要「效率」「损耗」「基波无效功率Qfnd」「DC 纹波率」「三相不平衡率」等参数、并进行有效评估。
（需要准备可对应DC 1500 V CAT Ⅱ / 1000V CAT Ⅲ的电压线L1025。）
高精度测量高频，低功率因数的功率
AC/DC电流探头CT6830，CT6831（选件）是小尺寸，所以很容易安装在产品内部的开关电源等基板周围的狭窄空间上。此外，即便在周围温度变化范围为-40℃～85℃的环境下，也能以高精度测量低电平直流（DC）电流。
参考链接：功率分析仪PW8001-HIOKI日置
*1：输入单元使用U7005时
*2：BNC同步仅用于获取数据
*3：输入单元使用U7001时
新搭载了用于高频功率损失分析的强大分析功能【功率谱分析( PSA )功能】！
此外，最新版本还具备光口、IEC谐波、闪变等创新功能。
新功能介绍视频-什么是用于变频器电机损耗分析的PSA
PW8001 的功率谱分析 (PSA) 可按频率将有功功率分开，提供损耗因素的线索。该分析功能可用于评估热能、声能以及振动减少措施的有效性。
产品介绍视频
新功能介绍视频-仿佛拥有16个通道的功率分析仪
如此2台PW8001（每台安装8个输入单元时）就可以像16通道的功率计一般工作，四轮轮毂电机，13MPPT电路的PV逆变器等测量机器间没有数据更新时差，可获得稳定的功率测量结果。
在新能源车研发过程中，除了测量电池高压·大电流的能量，同时掌握包含ECU在内的终端各电气电路的功率消耗及待机功耗，通过综合性的能量管理降低车辆整体的功率消耗也是十分重要的。
通过将 HIOKI 功率分析仪 PW8001 与小型直流电流探头 CT6830 和 CT6831 及其他各种直流电流探头组合，可以同时测量电动汽车从电池端到终端组件的功耗和待机功率，从而实现整车的电源管理。

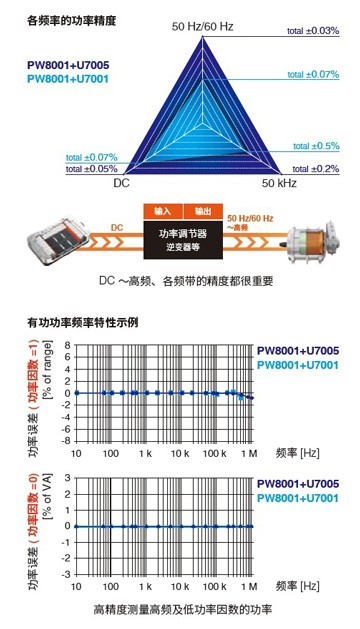

基本精度±0.03%，DC精度±0.05%，50 kHz精度0.2%*
在电源转换效率评价中需要正确测量从DC到高频各带宽的功率。PW8001不仅限于50Hz/60Hz，在DC及50kHz等高频率带宽中也具备出色的测量精度，可准确评估电源转换效率。
*使用U7005时

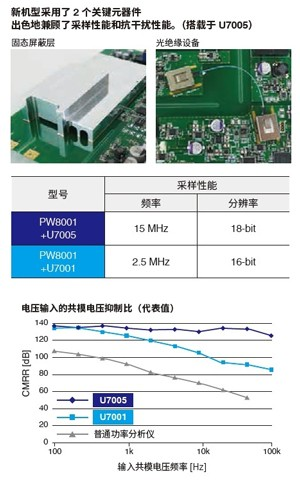

采样率18bit，抗干扰性（CMRR）110dB/100kHz*
对使用SiC 或GaN 的功率调节器进行评估，为了能准确掌握高速开关产生的功率变化，采样性能和抗干扰性非常重要。PW8001 的高采样性能和抗干扰功能，可正确捕捉高速开关波形。
*使用U7005时

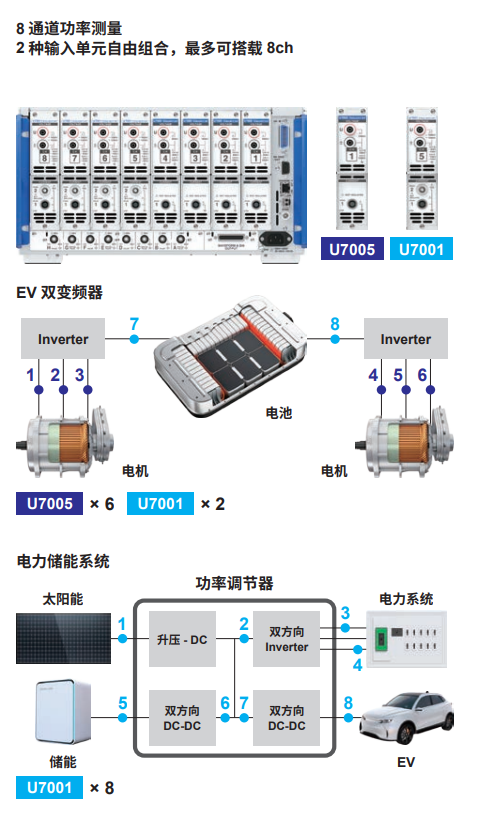

8通道功率测量
为了能有效利用双向逆变式EV驱动系统及智能家居电力系统等能源，多系统化正在进行中。
使用1台PW8001，即可同时测量8个通道的功率，能轻松实现多系统设备的整体评估。

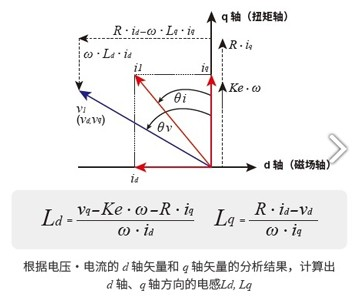

Electrical angle/电角度测量功能*
精准控制永磁同步电机需要在实际运行状态下掌握其特性。电角度测量功能可测量在dq坐标系中矢量控制所需的相电压相电流的基波相位角。再用测到的电角度算出Ld，Lq即可掌握到实际运行情况下的电机参数。
*仅限安装了马达分析功能的仪器

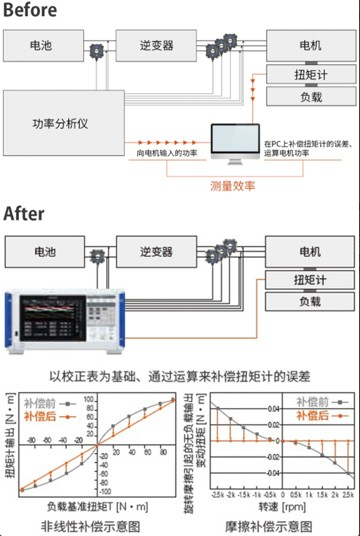

扭力测试仪补偿功能*
扭矩计的测量误差、会给马达的分析带来很大的影响。PW8001 可用户定义「非线性补偿」和「摩擦补偿」，并可根据补偿数据进行演算。
传统的高效电机评估系统通过个人计算机补偿扭矩计的测量误差，并根据计算出的电机功率和功率分析仪测量的电机输入功率来测量效率。 在这种测量方法中，在电机的输入和输出之间测量时间会发生偏移，因此无法快速稳定地测量效率。 PW8001具有扭矩计补偿功能，可完成电机效率测量。能够精确地同时测量电机的输入和输出，快速、稳定并准确地测量效率。
*仅限安装了马达分析功能的仪器

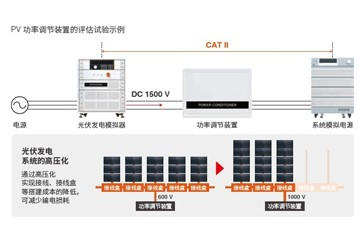

DC1500 V CAT II/ DC1000 V CAT III*
为了减少可再生能源的发电系统的设备搭建成本及输送电能的损耗，需要高压化。对于发电系统的评估需要可对应高电压的测量仪器。 PW8001 的输入单元U7001 可直接输入高压并安全测量高压。可对应DC 1500 V CAT Ⅱ / DC 1000 V CAT Ⅲ *。此外、可同时显示功率调节器评估需要「效率」「损耗」「基波无效功率Qfnd」「DC 纹波率」「三相不平衡率」等参数、并进行有效评估。
（需要准备可对应DC 1500 V CAT Ⅱ / 1000V CAT Ⅲ的电压线L1025。）
*使用U7001时

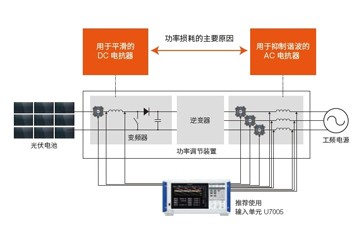

高精度测量高频，低功率因数的功率
为了改善功率转换效率、掌握电抗器的功率损耗至关重要。电抗器损耗越低，功率因数会随之下降，正确测量的难度也随之增加。U7005 出色的高频特性及抗干扰特性，非常有助于高频低功率因数的电抗器功率损耗分析。

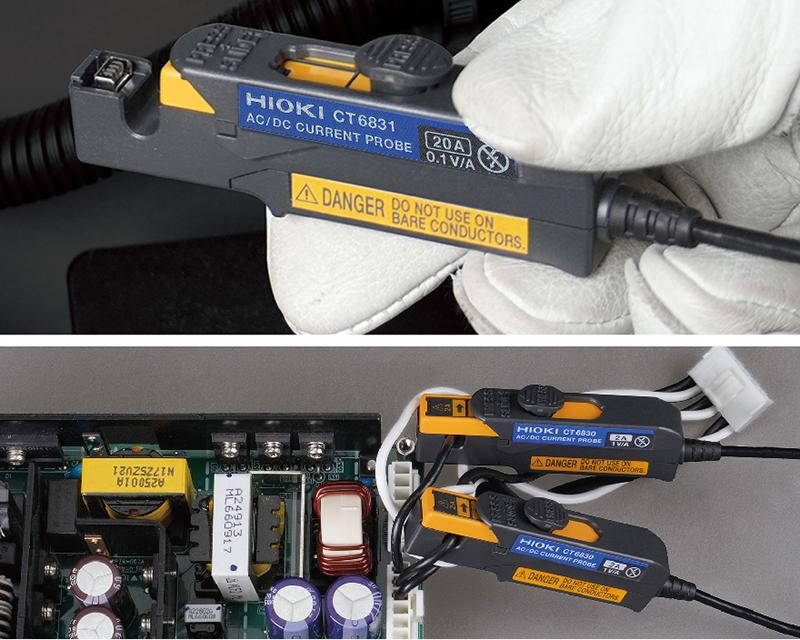

AC/DC电流探头CT6830，CT6831（选件）是小尺寸，所以很容易安装在产品内部的开关电源等基板周围的狭窄空间上。此外，即便在周围温度变化范围为-40℃～85℃的环境下，也能以高精度测量低电平直流（DC）电流。
