2601B-PULSE 10 µs 脉冲发生器/SMU
System SourceMeter®10 µs 脉冲发生器/源测量单元 (SMU) 仪器将高电流/高速脉冲发生器的功能与传统 SMU 的测量及全部功能集于一台仪器中。其优异的 10 A @ 10 V 快达10 μs 脉冲宽度和全 1 MS/s 数字化功能极大地提升了从台式检定到高度自动化脉冲式 I-V 生产测试等应用的效率。

♦ 通道数：1 台脉冲发生器/1 台 SMU
♦ 脉冲发生器 V/I 范围：1 μA - 10 A、1 μV - 10 V
♦ SMU V/I 范围：100 fA - 10 A、100 nV - 40 V
♦ 精度：脉冲发生器：0.05%、SMU：0.015%
♦ 最大速度：1 M 个读数/秒

无需手动脉冲调整即可实现高脉冲保真度

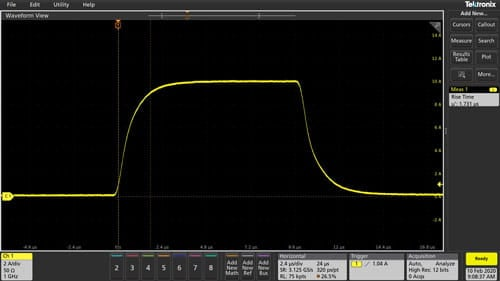

通过 2601B-PULSE 控制回路系统，高达 3μH 的负载变化无需手动调整，从而确保在任何电流水平（最高 10 安培）下输出 10 μs 至 500 μs 脉冲时，脉冲均不会出现过冲和振荡。脉冲上升时间 < 1.7 μs，确保您可以正确检定被测器件或电路。
· 输出 10 A @ 10 V，脉冲宽度为 10 μs
· 脉冲上升时间 <1.7μs，可轻松检定
· 高保真脉冲输出，在任何电流水平下均无需调整

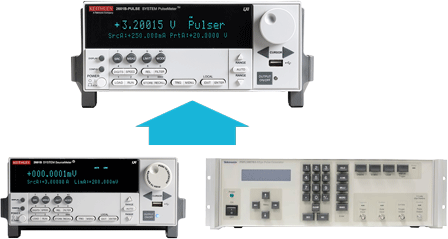

将快速脉冲发生器功能与 SMU 功能集成至一台仪器中
2601B-PULSE 在业界领先的吉时利 2601B SMU 仪器所提供的测量完整性、同步性、速度和准确性基础上新增脉冲发生器功能。
· 通过 1 MS/s 的数字化功能，实现脉冲发生器 0.05% 的基本测量精度
· SMU 100 nA 低电流范围与 100 fA 灵敏度
· 后面板 BNC 连接实现电缆快速设置

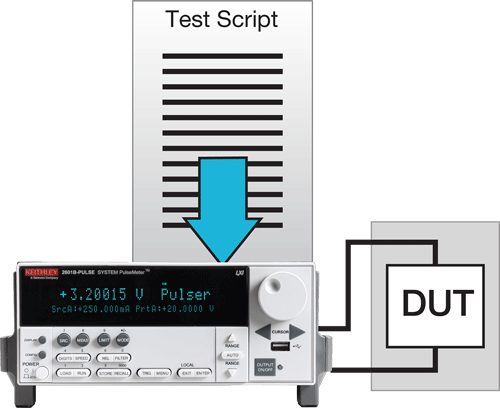

嵌入式脚本和连接提供无与伦比的生产吞吐量
测试脚本处理器 (TSP®) 技术可在 SMU 仪器内嵌入和执行完整测试程序，提供业界最佳性能。TSP-Link® 技术支持扩展多达 32 个 TSP 链路节点，以创建高速、SMU-Per-Pin 并行测试（而不使用主机）。
· 消除与 PC 之间耗时的总线通信
· 高级数据处理和流量控制
· 连接多达 32 个 TSP 链路节点
· 随着测试要求变化轻松重新配置
