MSO7000HD-N 系列
MSO7000HD-N是一款集4通道示波器、16通道逻辑分析仪和1通道任意波形发生器于一体的高分辨示波器。采用R12™12bit高分辨率ADC，并可通过ERES技术提升至16bit，确保信号分析的高精度。配备最高2.5GSa/s采样率、100Mpts/CH存储深度和1,000,000wfms/s的波形捕获率，MSO7000HD-N系列示波器能够精准捕捉并记录瞬态信号细节。内置14种电源分析和7种协议分析功能，通过WebServer实现远程控制，该示波器适用于教育行业、传感器，嵌入式开发，医疗器械和汽车维修等领域的多样化测试任务。

♦ ADC分辨率：12bit
♦ ERES：16bit
♦ 最高采样率：2.5GSa/s
♦ 最高存储深度：100Mpts/CH
♦ 最高波形捕获率：1,000,000wfms/s
♦ 内置信号源：25MHz,1CH

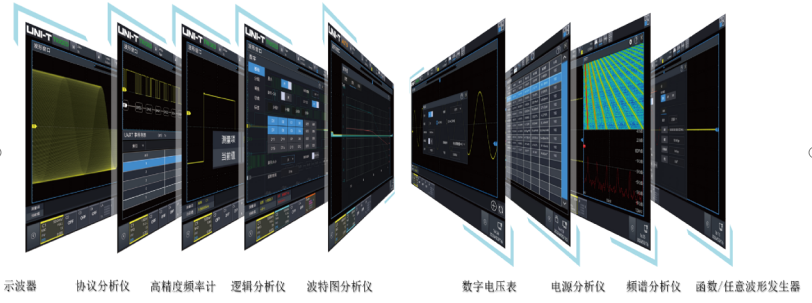

小身材，大作为
-协议分析仪
-波特图分析仪
-高精度频率计
-数字电压表
-电源分析仪
-函数/任意波形发生器
-频谱分析仪
-逻辑分析仪

-示波器

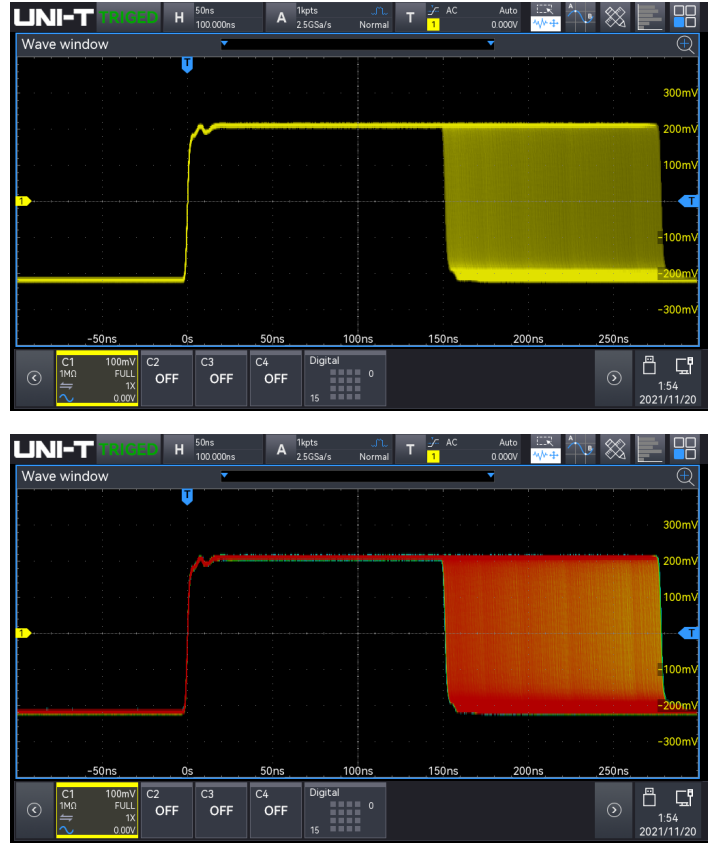

UItra Phosphor® 3.0
波形捕获率高达200,000wfms/s
顺序模式下达到1,000,000wfms/s

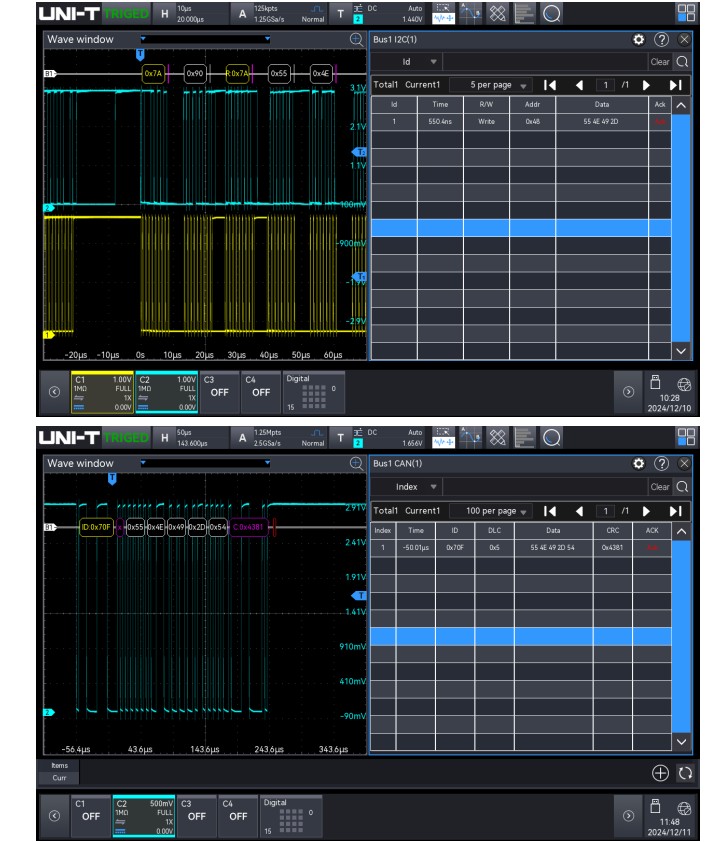

实时协议分析7种

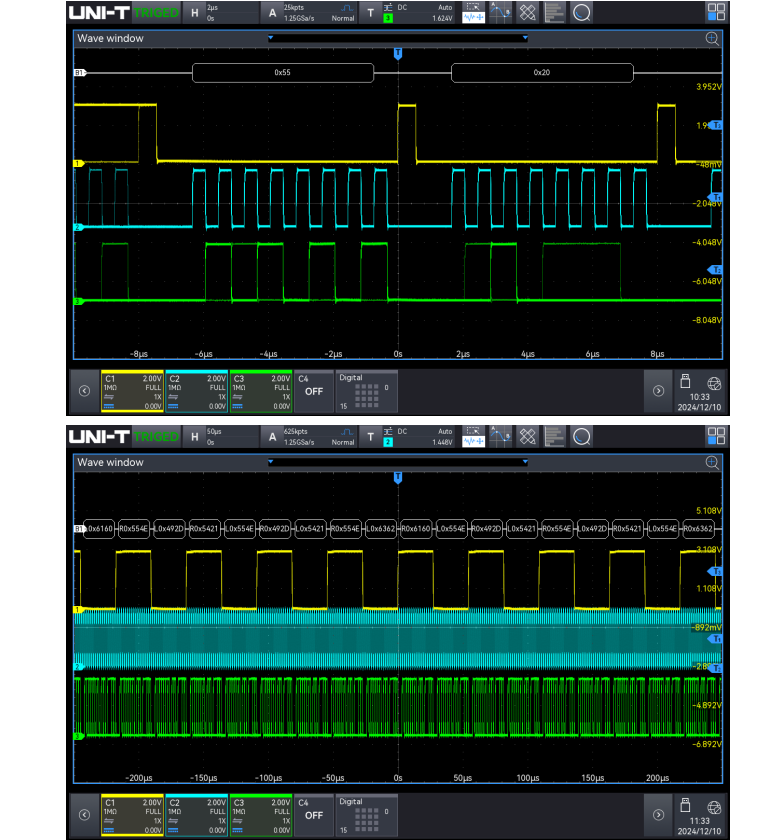

通用串行协议: UART I2C SPI Audio
汽车&轨道协议 : CAN CAN-FD LIN

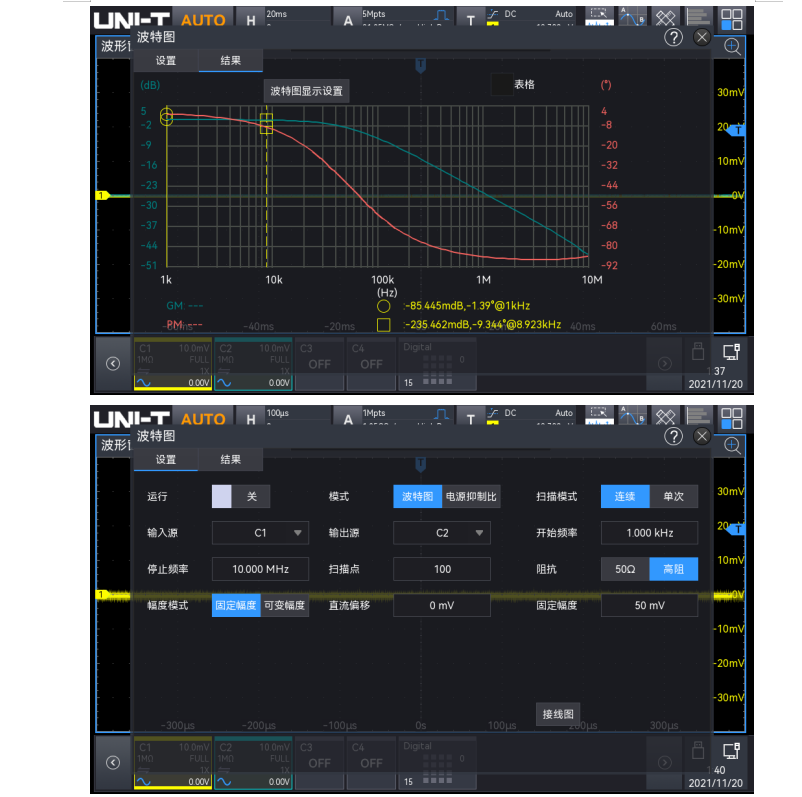

波特图 / 电源抑制比
波特图功能结合优利德隔离变压器选件UT-ISOT，可以轻松绘制波特图和电源抑制比（PSRR）响应曲线，精准捕捉关键频率点的增益与相位。通过直观图形化显示，配合数据列表、光标测量和自动测量工具，深入分析频率响应变得轻而易举。

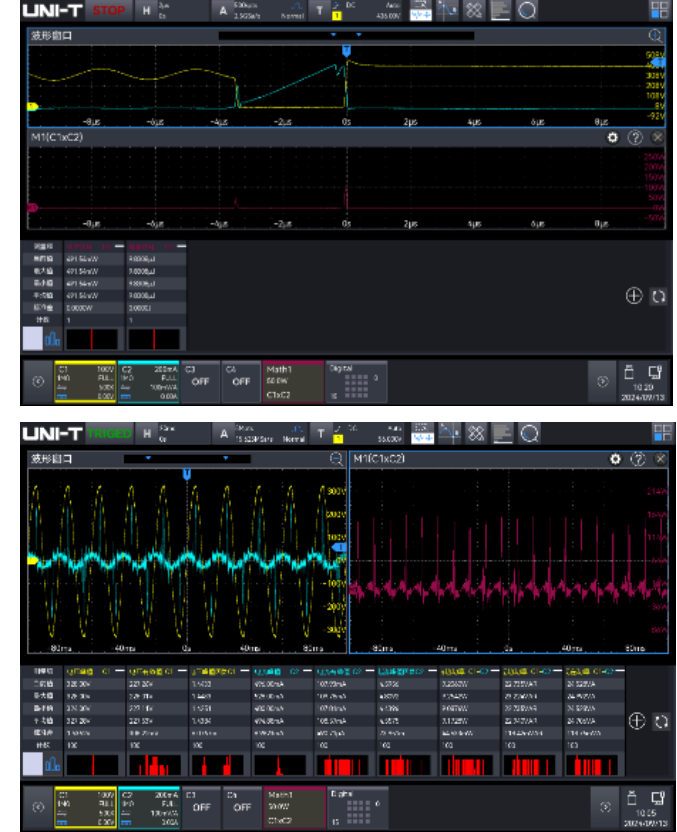

电源分析12种
-电能质量
-纹波分析

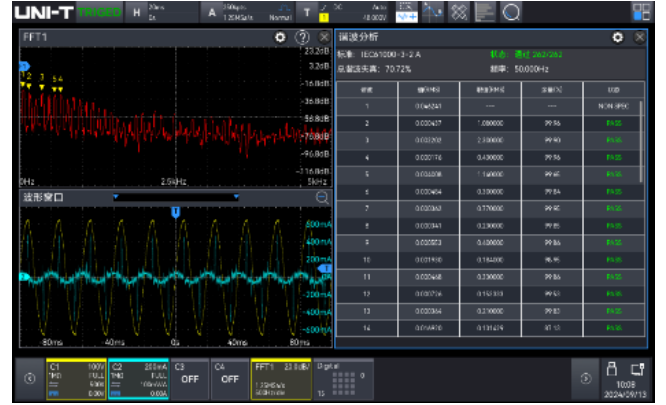

-谐波分析
-电源效率
-浪涌电流
-瞬态响应
-开关损耗
-启动/关闭时间
-安全工作区
-稳定导通电阻
-转换速率
-调制分析
为电源系统性能鉴定、稳定性评估与优化提供专业化解决方案

Type-C 供电 即插即用
-USB Type-C 供电
-支持PD3.0供电协议即插即用
-支持移动电源供电 外出携带方便

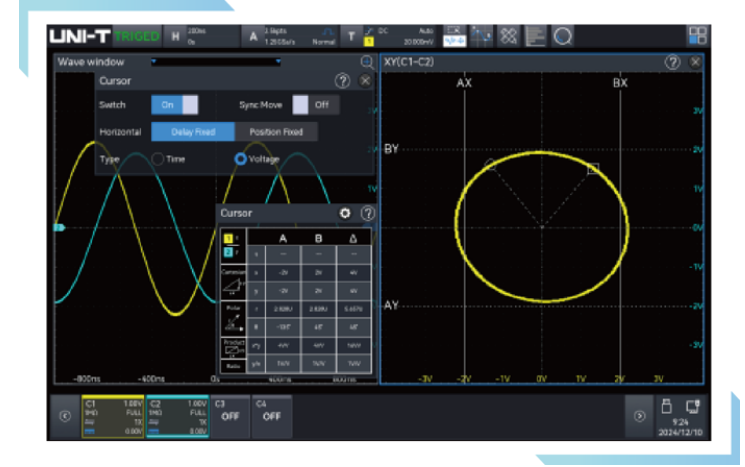

X-Y测量
李沙育波形相位测量，帮助深入观察波形
频率与相位的关系
