产品概述

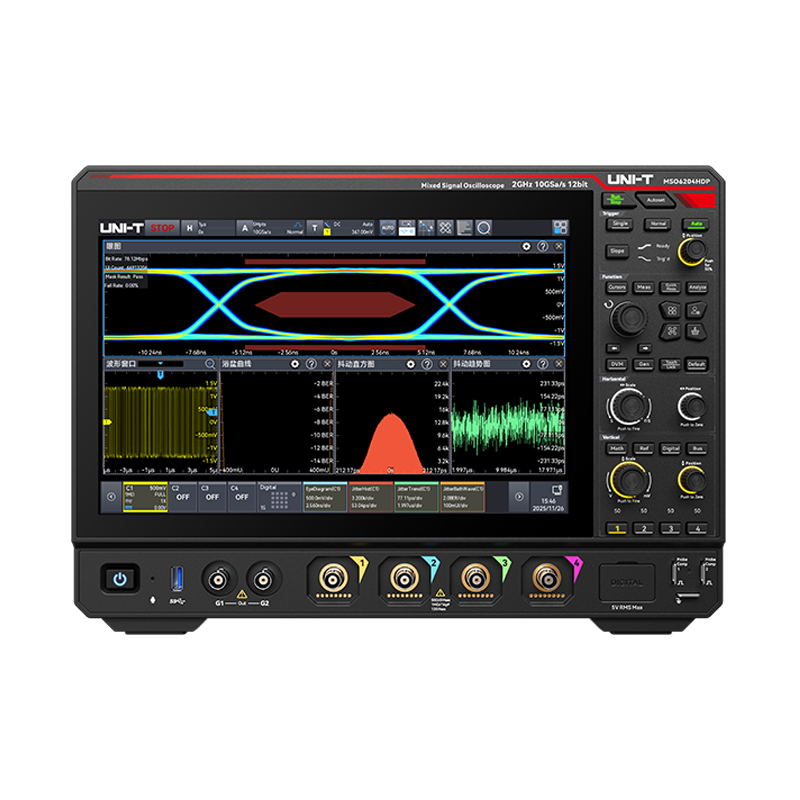

MSO6000HDP系列高分辨率示波器，在紧凑“X”型机身内汇聚尖端性能。其硬件搭载12位ADC，2GHz带宽、10GSa/s采样率与1Gpts/通道存储深度，以每秒200万波形的极限捕获率，确保信号无遗。本机更集电源、时序、协议分析及抖动眼图、USB及以太网标准合规性测试于一体，成为一站式调试平台，显著提升工程师从信号观测到标准验证的全流程效率。
产品特点
♦模拟通道数：4
♦模拟带宽：2GHz/1GHz
♦最高实时采样率：10GSa/s
♦最大存储深度：1Gpts
♦最高波形捕获率：2,000,000wfms/s
♦数字通道：60MHz,2CH
(opt.)
产品功能与优势
性能突破
-带宽提升100% -采样率提升100% -存储深度提升100%
-捕获率提升30% -ARM 算力提升400% -FFT 点数提升至 10Mpts
-眼图80万UI 小于1s -流畅度提升 300%
抖动分析和眼图
全方位化无形为可视，精准定位抖动根源，一键合规性报告
-抖动分析视图：趋势图、直方图、频谱图、浴盆曲线
-抖动测量：TIE、Cycle-Cycle抖动、周期抖动、TJ、RJ、DJ、DDJ、DCD、ISI
-眼图：支持NRZ以及多种PAM-N调制信号
协议一致性分析
化繁为简，一站式完成可靠性测试与合规性报告
支持高速串行协议信号合规性测试
-USB2.0
-100/1000M工业以太网
-100/1000M车载以太网
分析功能更全面
分析能力全方位增强，提供跨电源、数据与信号完整性领域的端到端专业解决方案
-电源分析 14 种
输入分析：电源质量、谐波分析、浪涌电流
输出分析：纹波分析、调制分析、电源效率，启动/关闭时间、瞬态响应
开关分析：开关损耗、安全工作区、转换速率、稳定导通电阻
频率响应分析：控制环路响应(Bode）、电源抑制比(PSRR)
-协议分析 15种
嵌入式：RS-232/422/485/UART、I2C、SPI、
AudioBus(IIS ,LJ,RJ,TDM)、I3C
汽车：CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT
传感器 &RFID：Manchester、1-WIRE
航空航天：MIL-STD-1553、ARINC429
-时序分析 8种
UART、I2C、SPI 、CAN 、IIS 、Reset、Switch 、LIN
