UPO2000HD 系列
UPO2000HD是一款最多可选4通道高分辨示波器。配备了R12™12bit分辨率的ADC，可通过ERES增强分辨率至16bit，其最高采样率为 2.5GSa/s，存储深度100Mpts/CH，波形捕获率为1,000,000wfms/s，依此可确保高质量的波形分析。UPO2000HD支持9种串行协议解码、 12种电源分析，还可通过WebServer实现远程操控，在高精度电源测试、纹波测量、器件性能优化及医疗设备等领域的测试和分析任务中都能大显身手，是功能全且性能强大的测试设备。

♦ 模拟通道数：4/2
♦ 带宽：200MHz/100MHz/70MHz
♦ ADC分辨率：12bit
♦ ERES：16bit
♦ 最高采样率：2.5GSa/s
♦ 最高存储深度：100Mpts/CH
♦ 最高波形捕获率：1,000,000wfms/s
♦ 内置信号源：-

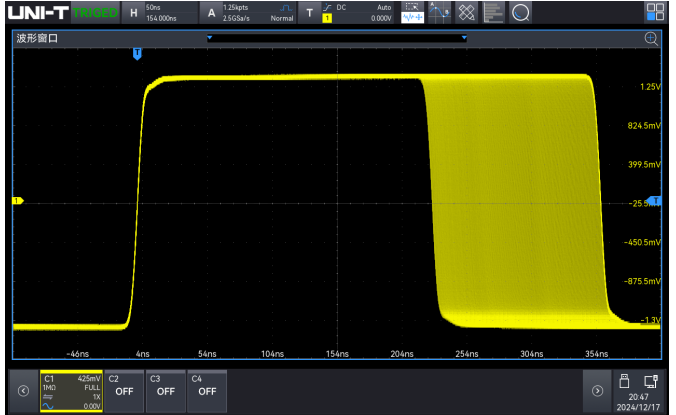

UItra Phosphor® 3.0
波形捕获率高达300,000wfms/s
顺序模式下达到1,000,000wfms/s

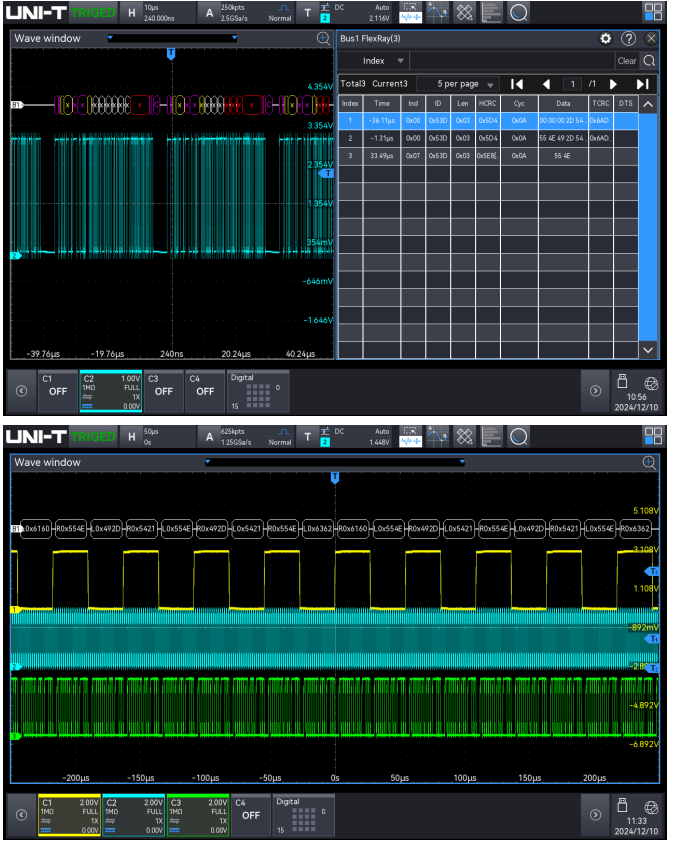

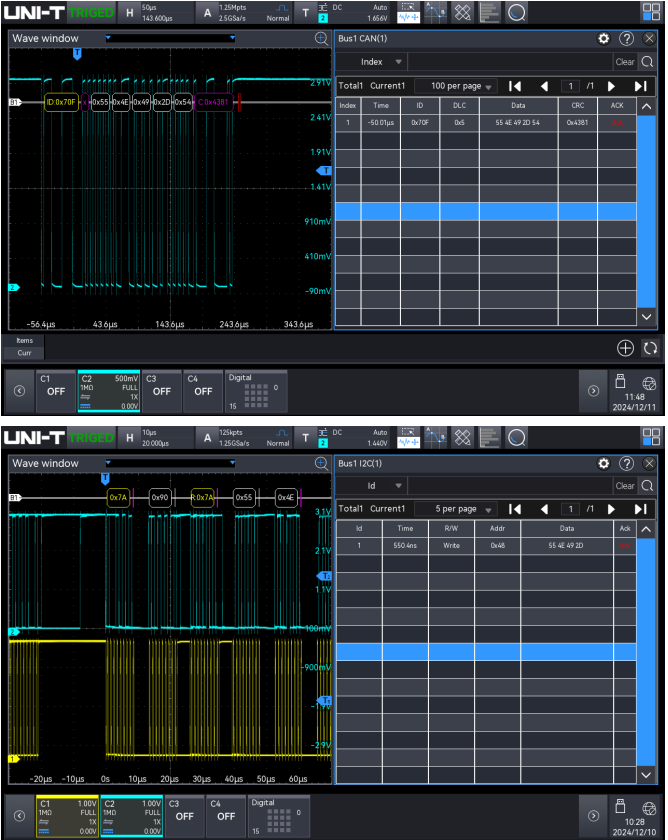

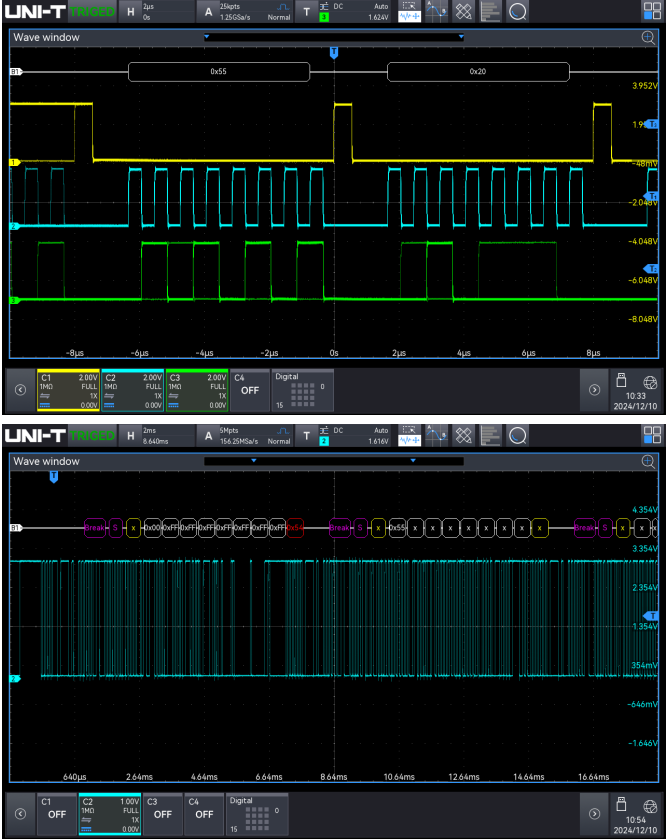

实时协议分析9种

通用串行协议: UART  I2C  SPI  IIS(Audio)
汽车&轨道协议: CAN  CAN-FD  LIN  FlexRay  SENT

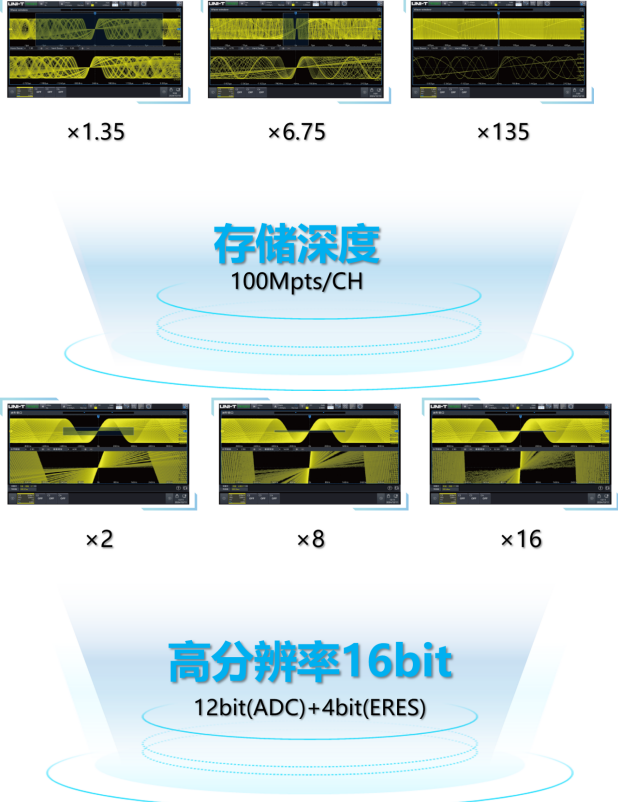

无极缩放

100Mpts每通道的数据存储深度以及4096级硬件量化精度，配合时间、电压刻度细调功能，可以实现信号在水平和垂直二维方向上无极缩放，精细完整的显示信号细节。
高级运算
4Mpts + 4CH

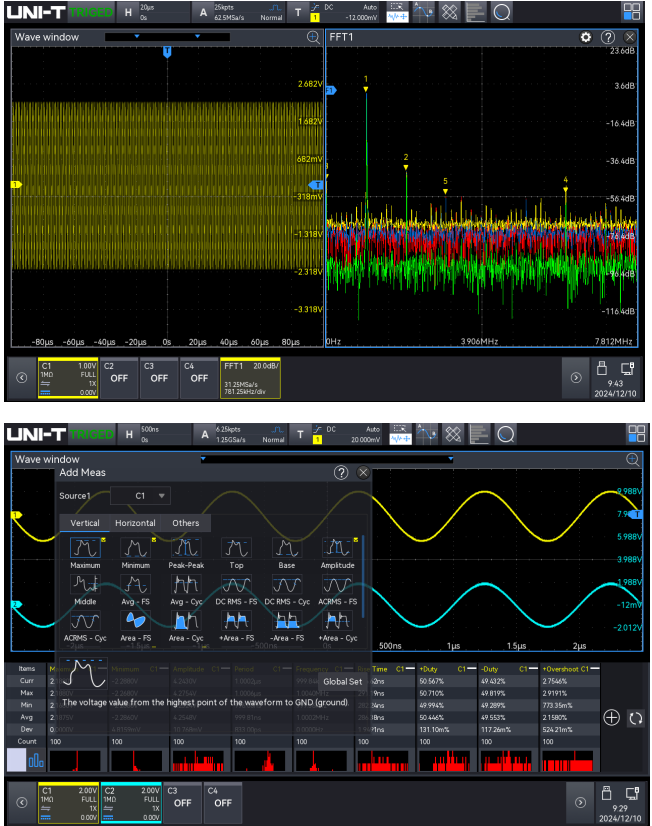

增强FFT
54种测量

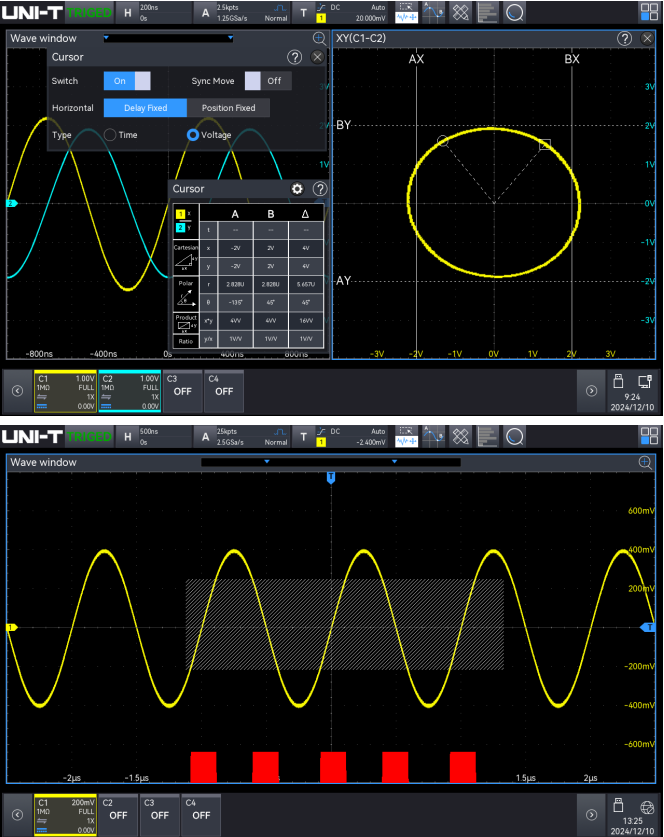

李沙育测量
数字滤波
高级函数表达

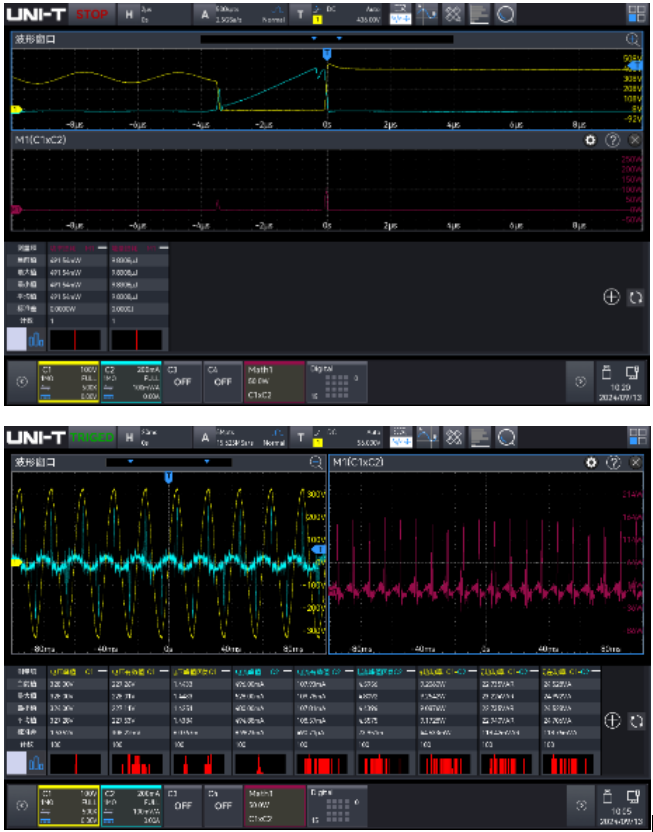

电源分析12种
-电能质量
-纹波分析
-谐波分析
-电源效率
-浪涌电流
-瞬态响应
-开关损耗
-启动/关闭时间
-安全工作区
-稳定导通电阻
-转换速率
-调制分析
为电源系统性能鉴定、稳定性评估与优化提供专业化解决方案
